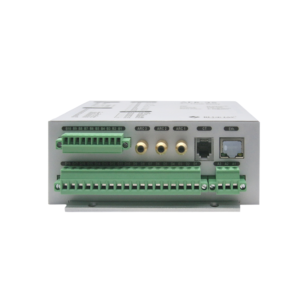

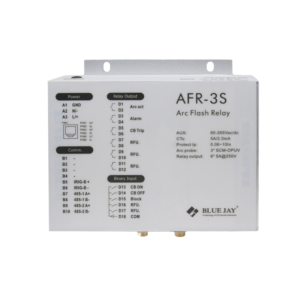

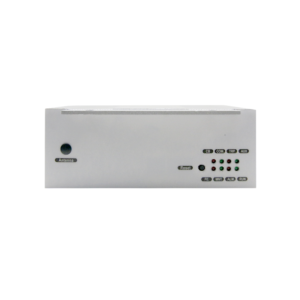

装置简介
AFR-3S弧闪继电器通常用于中高压配电系统、控制柜、变压器、发电机、电动机和其他电气设备。它们采用弧光检测和过流检测双判据原理，具有保护动作快、可靠性高的特点。
装置特点
- 电弧检测和过流检测双重判定依据；
- 完整的异常记录、事件记录、操作记录；
- 所有信息断电保存；
- 配备RS485通讯接口；
- 集成MODBUS标准通讯协议；
- 外观小巧，结构合理；
- 采用高等级、高品质元器件；
- 采用多层板技术及SMT工艺；
- 产品具有较高的电气性能；
- 可采集3路弧光信号；
- 支持ST可见光、ST紫外线传感器接入
应用领域
- 直流系统；
- 保证变电站的稳定运行；
- 火力发电厂电气部分开关设备；
- 风电场、光伏电站开关设备；
- 大型市政工程项目。
技术指标
| 电源 | 交流/直流85~265V |
| DC24/48V定制 | |
| 电源 | 正常工作≤8W；装置动作时≤10W |
| 额定电流输入 | 5A，频率：50HZ/60HZ |
| 额定电流输出 | 2.5mA，CT变比：2000:1 |
| 测量范围 | 保护电流：0.06～10In |
| 线性范围 | 0~40A（阻抗：20Ω） |
| CT测量精度 | 0.5 |
| 功耗 | ≤0.5VA |
| 保护电流准确度 | ≤±4% |
| 零序电流准确度 | ≤±4% |
| 通道数 | 1-3 个通道 |
| 传感器类型 | ST光纤类型 |
| 检测光类型 | 可见光/紫外线可选 |
