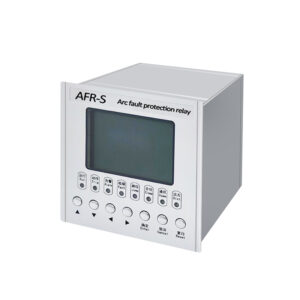

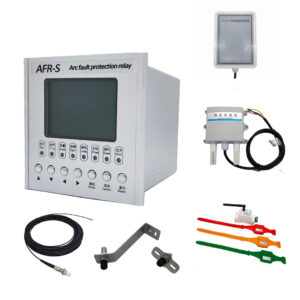

装置简介
测温型弧光保护装置适用于110KV及以下电压等级，可以分散在开关柜就地安装，用来对开关柜的各个位置进行保护。装置提供RS485通讯，可以和其它保护、自动化设备一起，通过通信接口组成自动化系统。
装置特点
- 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便；
- 完整的异常记录、事件记录、操作记录，所有信息掉电保持；
- 配备RS485通信接口，并集成了MODBUS标准通信规约；
- 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能；
- 具有完整的断路器操作回路。
技术参数
- 额定工作电压: AC220、DC220V或DC110V或DC48V
- 交流电流：5A或1A
- b交流电压：400V 或100V (订货注明)
- 频率：50HZ
- 功率消耗: 正常工作时，不大于5W；保护动作时，不大于10W。
- 交流电流回路：< 1VA/相 (IN =5A)；< 0.5VA/相 (IN =1A)；
- 出口继电器触点额定载流容量：250Vac/220Vdc，5A
- 信号继电器触点额定载流容量：250Vac/220Vdc，5A
- 通信接口: RS485, MODBUS RTU

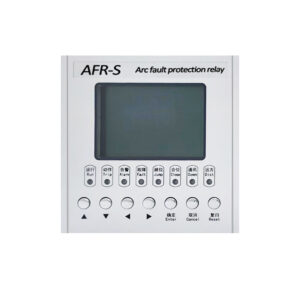

信号灯解释：
- 运 行：指示主板的运行状况。主板正常运行时，运行灯表现为闪烁状态。
- 动 作：表示保护跳闸。
- 告 警：表示装置告警。
- 跳 位：指示断路器处于跳闸位置。
- 合 位：指示断路器处于合闸位置。
- 通 信：表示设备与后台通讯状态。
- 远 方：装置处于远方状态。
